一、执行标准

该产品遵循多国权威行业标准生产，标准如下：

国际标准：ANSI / ASME B16.5  (NPS 1/2 至 NPS 24)

 •  适用：NPS 1/2 ~ NPS 24（英寸口径）

 •  压力等级：150、300、600、900、1500、2500 LB

 •  用途：石油、化工、阀门、管道最主流标准

国际大口径标准：ANSI / ASME B16.47 (NPS 26 至 NPS 60)

 •  适用：NPS 26 ~ NPS 60（超大口径）

 •  用途：大型管道、储罐、电厂、长输管线

欧洲标准：DIN 2501 / 2543 / 2545 / 2632 / 2633 / 2634 / 2635 / 2636 / 2637 / 2638

压力：PN6、PN10、PN16、PN25、PN40

 •  结构：板式、带颈、盲板、滑套等

欧盟最新标准: EN 1092-1

 •  类型：01~04 板式、带颈对焊、盲板等

 •  压力：PN6~PN100

中国国家标准：GB / HG / SH / JB (Chinese Standards)

 •  GB：国标（通用）

 •  HG：化工部法兰（化工最常用）

 •  SH：石化行业（中石化、中石油）

 •  JB：机械部（老机械行业）

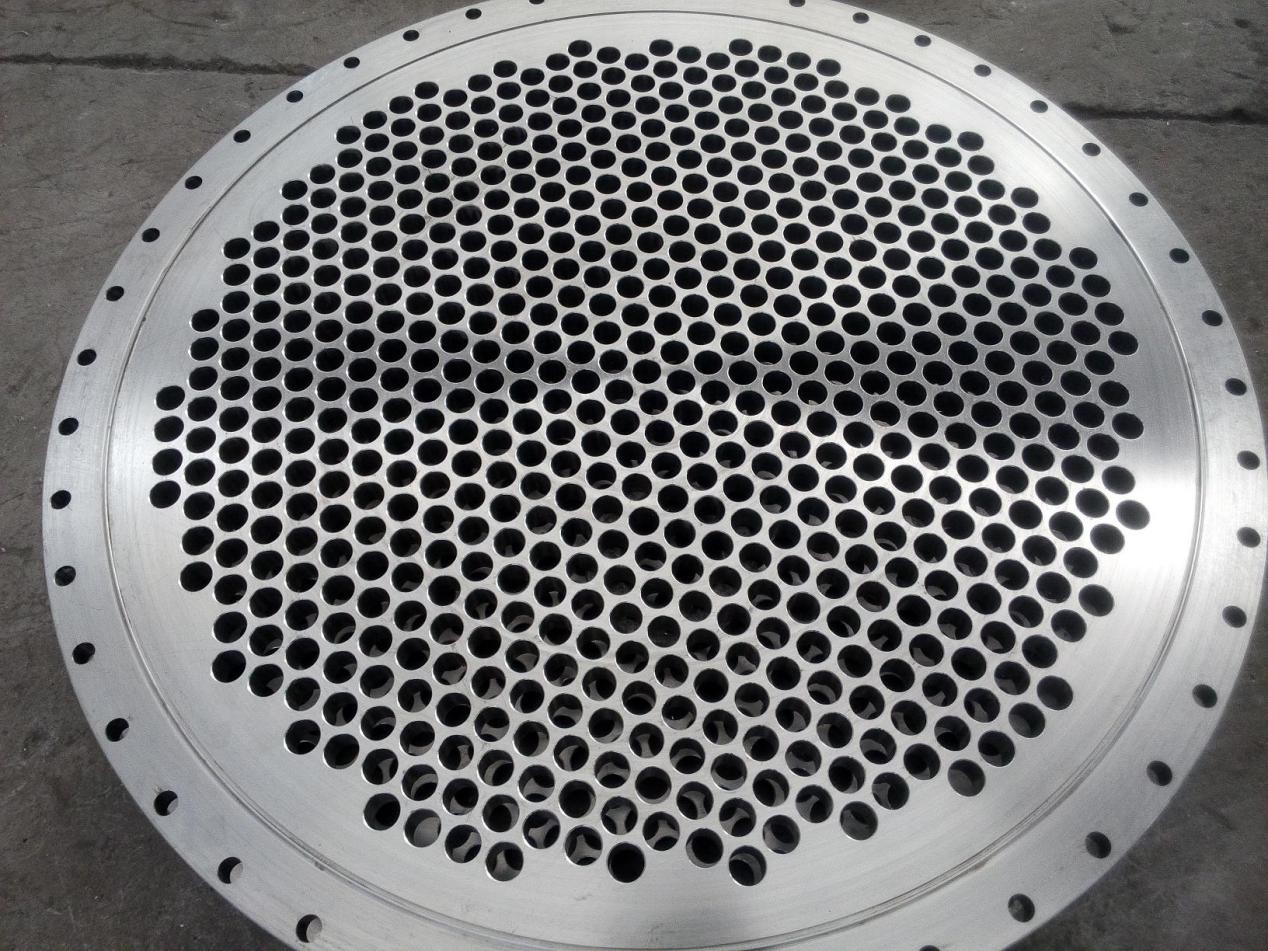

二、产品特色

 •  精准孔径加工‌：采用先进数控钻孔技术，孔径精度高、表面粗糙度低，确保换热管与管板连接的紧密性与可靠性。

 •  高强度结构‌：通过优化热处理工艺，提升材料力学性能，使管板在高压力、高温度环境下仍能保持良好稳定性。

 •  耐腐蚀性强‌：针对不同工况，可选用耐腐蚀材质或进行特殊表面处理，有效延长管板在恶劣环境下的使用寿命。

三、压力等级

 •  ANSI Class: 150, 300, 600, 900, 1500, 2500

 •  PN: 6, 10, 16, 25, 40, 63, 100, 160, 250, 320, 400

四、材质范围

碳钢：

A105，美标碳钢（对应 B16.5）

A350 LF2/LF6，美标低温碳钢

A694 F42/F52/F60/F65/F70，美标高压锻件碳钢（管线钢）

20#，国标常用碳钢

16Mn，国标低合金高强度碳钢

合金钢（高温 / 高压）：

A182 F11、F12、F22，美标铬钼耐热合金钢（电厂、高温蒸汽）

15CrMo / 14Cr1Mo / 12Cr1MoV，国标耐热合金钢

20MnMo，国标合金结构钢

低温钢（零下环境）

16MnD，低温碳钢

09MnNiD，低温低镍钢

10Ni3MoVD，深冷高强钢

不锈钢（防腐）：

A182 F304 / F304L，304 / 低碳 304

A182 F316 / F316L，316 钼不锈钢（耐腐蚀性更好）

S32168，国标 321 不锈钢（钛稳定）

特种合金（强腐蚀）：

哈氏合金 Hastelloy C276，超级耐腐蚀合金

N08367（AL-6XN），高钼超级奥氏体不锈钢

五、尺寸范围

直径‌：可根据换热器规格定制，小至几百毫米，大至数米。

‌厚度‌：依据压力、温度等工况要求，厚度范围可从几十毫米到几百毫米不等。

‌孔径及孔距‌：孔径大小和孔距可根据换热管的规格和排列方式进行精确设计和加工。

• 都可以按图纸或要求定做

六、质量控制与检测（工厂出厂必做）

尺寸检测 / Dimension Inspection

检查：外径、内径、厚度、螺栓孔、密封面等是否符合标准。

• 拉伸、冲击、硬度检测

检查材料强度、韧性、硬度，保证不会裂、不会断。

 •  超声波探伤 UT / 渗透检测 PT / 磁粉探伤 MT

检查内部 / 表面有没有裂纹、气孔、缺陷：

 •  UT：查内部缺陷

 •  PT：查表面开口缺陷（不锈钢常用）

 •  MT：查表面缺陷（碳钢常用）

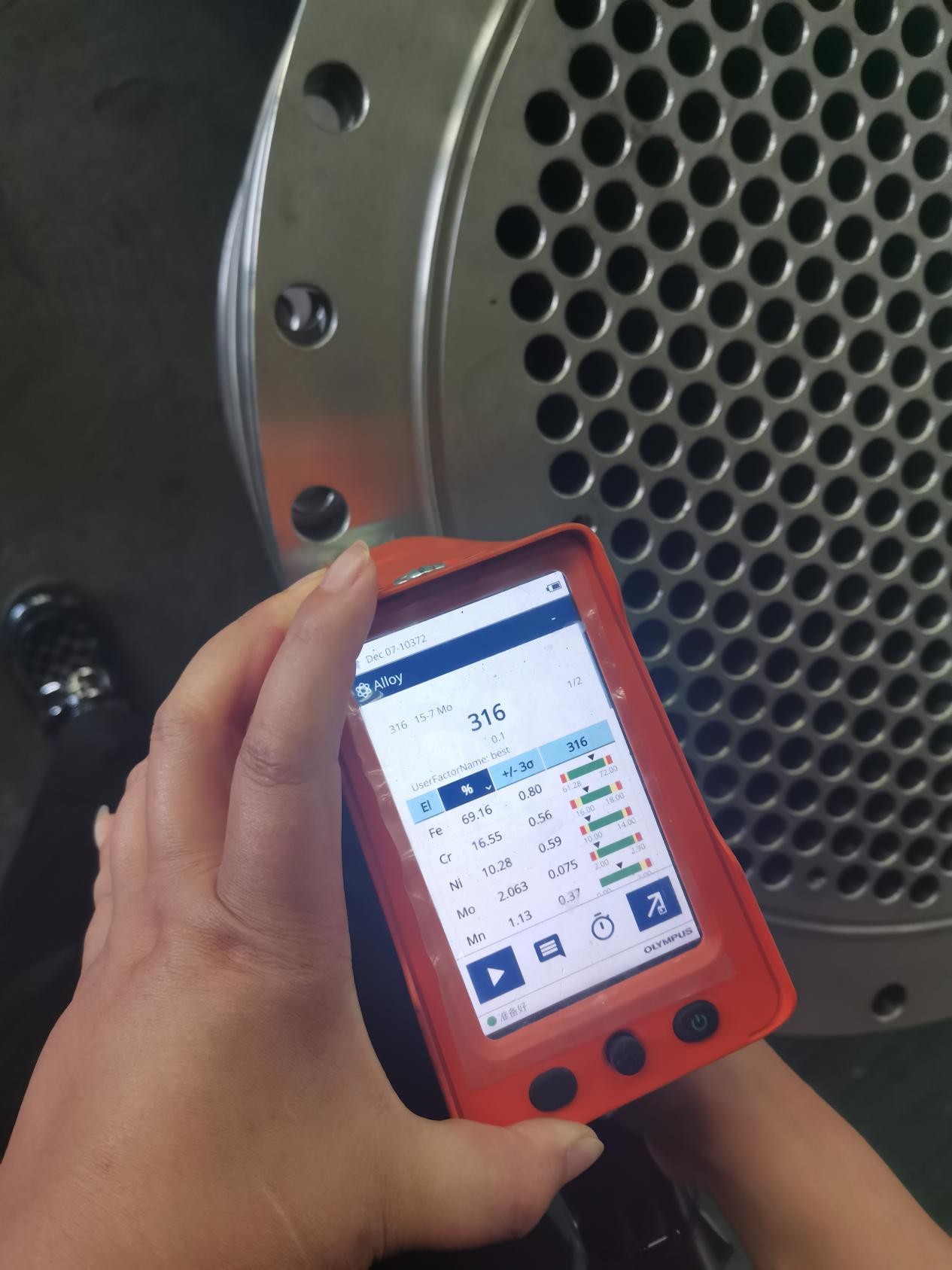

材质分析 PMI

用仪器当场测成分，保证材质不造假（304 就是 304，316 就是 316）。

质保书 符合 EN 10204 3.1 标准

欧盟认可的正规材质证书。

七、应用领域

广泛应用于石油、化工、电力、冶金、制药等行业的各类换热器、反应器、锅炉等设备中，是实现热量传递、介质分离等工艺过程的关键部件。

八、包装与交货

  包装方式：木箱包装 或者 托盘 + 防水膜包裹

  适合出口运输，防碰撞、防潮、防锈。
